설치방법

배선공사는 전기설비기술기준이나 내선 규정에 따라 정확하게 시공하시기 바랍니다.
다음과 같은 장소에는 설치 하지 마십시오. 고장의 원인이 됩니다.

전원은 단상교류 220V를 사용해 주십시오. 110V 전원을 사용하면 작동하지 않습니다.
  • STEP 01.

    설치판 고정(설치 환경에 따른 고려)

    1. 콘크리트 벽에 설치할 경우에는 시판하는 금속제 나사플러그를 사용하여 설치하십시오.
    2. 콘크리트 벽 이외에 벽은 충분히 보강을 해준 후에 설치하십시오.
  • STEP 02.

    설치판에 제품을 올림

    1. 설치판에 있는 걸림장치(3곳)에 본체의 뒷면에 걸로, 본체를 벽쪽으로 가볍게 밀어 붙이면서 본체장착용 나사(본체 내에 가고정)로 고정시켜 주십시오.
    2. 설치판의 아래쪽 걸림 장치 부분에 확실하게 걸어주십시오.
  • STEP 03.

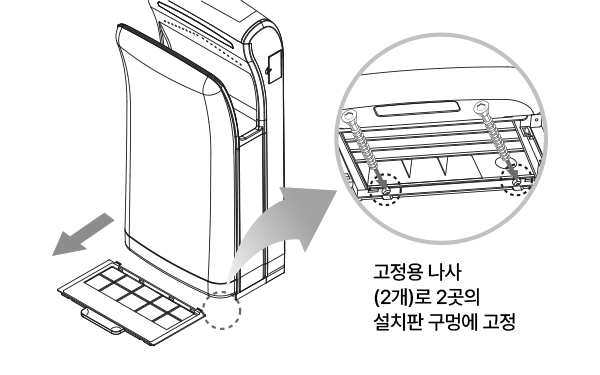

    제품을 설치판에 고정

    1. 드레인 탱크를 분리한다.
    2. 에어필터를 뺀다.
    3. 에어필터 뒷쪽에 움푹 패인 곳(2곳)에 고정용 육각 나사(2개)로 설치판에 고정시킨다.
  • STEP 04.

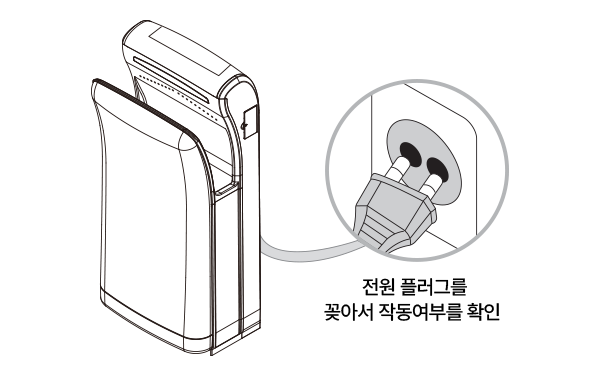

    작동 여부 확인

    1. 전용 콘센트에 전원 플러그를 연결한 다음 작동여부를 확인하여 주십시오.

설치위치

  • 바닥과의 공간을 최소한 350mm이상의 공간을 두십시오.
  • 벽과의 간격은 반드시 10mm이상이 되도록 설치 하십시오.
  • 제품을 설치할 벽은 단차가 없는 평평한 곳에 설치하십시오.
  • 사람이 부딪히기 쉬운 장소나 출입문 등이 닿는 장소를 피하여 설치하십시오.
  • STEP 01.

    설치위치

    1. 바닥이 평평한 곳에 설치하세요.
    2. 경사지는 피해주세요.
    3. 사람이 부딪히기 쉬운 장소나 출입문 등이 닿는 장소를 피하여 설치하세요.
  • STEP 02.

    이동방법

    1. 제품하단에 4개의 바퀴가 설치되어 있으며 옆면의 손잡이 방향으로만 움직입니다.
    2. 손잡이를 이용하여 밀면 부드럽게 이동이 됩니다.
    3. 바닥면이 고르지 않을 경우에는 손잡이를 이용하여 위로 들어서 이동하세요.
  • STEP 03.

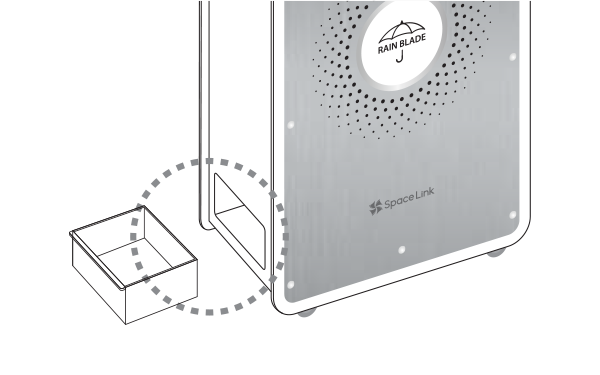

    물받이 점검

    1. 사용 전 물받이 통을 비워주세요.
  • STEP 04.

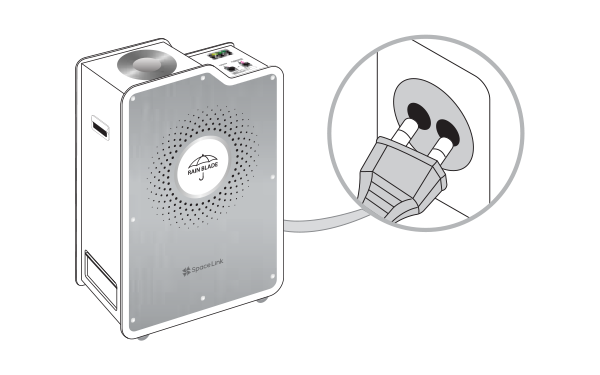

    전원 연결

    1. 전원플러그를 전용 콘센트에 연결해 주세요.
